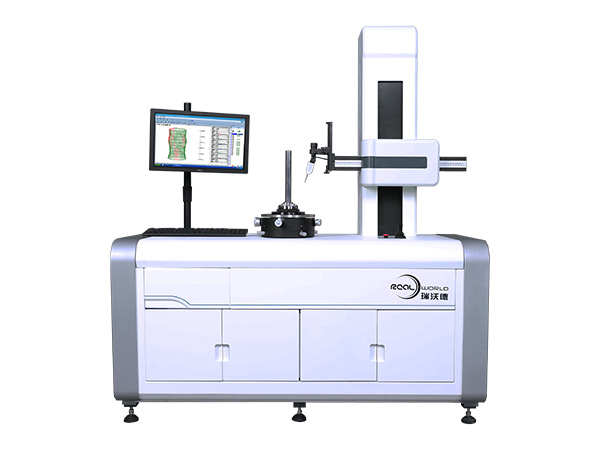

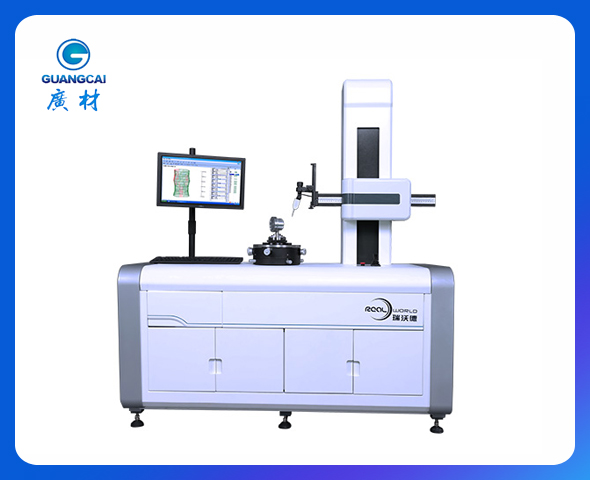

二、技術特點
◆采用氣浮導軌，精度高，不磨損；
◆采用獨創的光柵數字傳感器設計，保證Z1軸大量程、高精度、高線性；
◆X軸采用精密光柵系統，精度高、穩定性好；
◆采用目前國際上主流軟件的工程模式；
◆各個軸的位置信息實時顯示，用戶可以實時查看到儀器的準確位置；
◆具有軟件著作權的軟件系統功能強大，具有自動抬起、返回測量起始位置功能；
◆軟件系統有強大的數據修正、處理功能，具有與CAD一致標注處理功能。
三、測量項目
各種類型工件表面的線要素、點要素，點與點的距離、線與線的距離，各要素的位置度包括：距離、平行度、垂直度、角度、槽深、槽寬、半徑，可進行直線度分析，凸度分析等。
四、技術參數

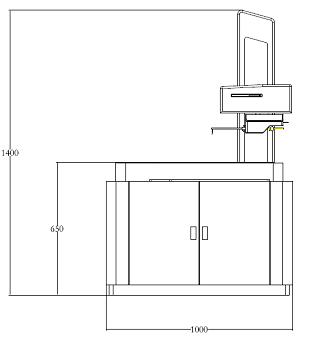

型號	RP315
X1軸（橫臂）	測量范圍	120mm
	直線度	0.5µm/60mm
	運動速度	0 ～10mm/s （任意速度）
	光柵分辨率	0.1µm
	指示精度	±（1.2+2L/100)L為驅動長度（mm）
	測量方向	向后
	檢測方法	光柵尺
Z1軸（傳感器）	測量范圍	50mm
	分辨率	0.05µm
	檢測方法	弧形光柵數字傳感器
	指示精度	±（1.1+|6H|/15)µm
	指測針上/下運動	弧形運動
	測針方向	向下
	測針抬起方式	自動
	測力	6mN
	爬坡角度	上升80°下降86°
	測量速度	0.1 mm/s～4mm/s（任意速度）
標配測針	測針類型	單切面
	測針長度	30mm
	測針半徑	0.025(硬質合金)
Z2軸（立柱）	最大測量高度	300mm
	運動方式	自動或手柄
	運動速度	0.1～6mm/s（任意速度）
儀器平臺及工裝夾具	標準器	標準陶瓷球、塊規
	天然大理石平臺	600X450
	二維調整平臺	X、Y方向雙向調整
	角度調整平臺	軸向360度，俯仰：±45度
	V型鐵	60mm
圖像處理	圖形縮放	對圖形可進行全局，以及X、Y單獨縮放
	文件輸出方式	PDF，Excel，CAD
	測量報告編輯	可輸出標準報告，用戶也可自己編輯報告
環境要求	氣壓	0.4MPa
	耗氣量	30L/min
	電源	1KW，AC220V 50HZ
	環境	溫度：10～30℃；相對濕度：＜85%

五、標準配置清單

序號	名稱	型號	數量
1	平臺系統	大理石平臺	1套
2	立柱系統	大理石立柱	1套
3	導軌系統	精密氣浮導軌	1套
4	光柵系統	進口MicroE光柵	1套
5	傳感器系統	精密電感傳感器	1套
6	標配測針	硬質合金單切面，測頭半徑0.025	2根
7	測桿	L160Xφ6，帶定位基準	1根
8	儀器外觀系統	工業設計精美外觀	1套
9	精密二維調整平臺	標配	1套
10	角度調整平臺	標配	1套
11	裝夾V型鐵	標配	1套
12	精密空氣過濾器	標配，含氣壓報警	1套
13	油水分離器	標配	1個
14	標準陶瓷球	標配	1個
15	計算機系統	研華工控機	1套
16	塊規	標配	2塊
17	輪廓儀測量系統	HP2EO測量系統	1套
18	人機界面	Dell 19寬屏	1套
19	輸入系統	無線光電鍵盤鼠標	1套
20	輸出系統	標配A4打印機	1套
21	附件	說明書（1份）、安裝包（1份）、防塵罩（1塊）、插排（1個）、內六角扳手（1套）、十字起子（1把）、一字起子（1把）、活動扳手（1把）	1套
