二、技術特點
◆獨創全新的外觀設計，在保證精度的同時給你完美的視覺享受；
◆氣浮運動軸系，精度高、永不磨損；
◆帶有軟件著作權的軟件系統采用國內獨創的工程測量模式，可編程定義測量過程，實現一次性定義多次無差別測量；
◆具有先進的剔除缺口、野值功能；
◆具有先進的測針自動保護防撞功能；
◆具有先進的實時軟件硬件氣壓自動檢測與報警裝置；
◆數據采集系統和運動控制系統采用國內首創的USB和以太網傳輸方案；
◆各個軸的實際位置信息實時顯示，用戶可以實時查看到工件的準確位置；
◆圓柱3D顯示及任意旋轉，可更加直觀的看到細微的表面形狀；
◆軟件分析結果可通過PDF、EXCEL、WORD等多種形式輸出；
三、測量項目及方法
測量各種環形零件的圓度、圓柱度、同軸度、同心度、平行度、垂直度、跳動、圓柱體母線的直線度平行度、端面直線度、圓柱體端面的跳動、平面度、角度，小段圓弧等。
圓度評定方式(4種)：最小區域法、最小二乘法、最小外接圓法、最大內切圓；
圓度濾波檔位：1-500、1-150、1-50、1-15、3-16、15-500、17-100；
濾波形式：高斯（ISO標準）；

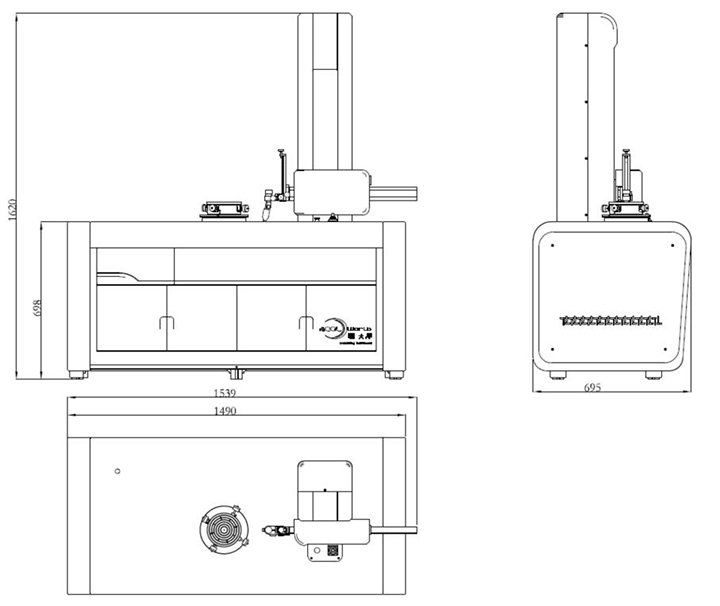

四、技術參數

型號			RW131
旋轉臺	旋轉精度	徑向	±（0.03+5H/10000) µm H為測量高度(mm)
		軸向	±（0.03+6X/10000) µm X到旋轉中心距離(mm)
	工作臺有效直徑		150mm
	調心調水平范圍		偏擺±2.5mm ; 俯仰±1.5°
	最大測量直徑		420mm
	測量旋轉速度		1-6轉/min
	工作臺最大承重		80kg
立柱  部分	最大測量高度		300mm
	最大測量深度		φ32mmX170mm(標準測針)
	移動直線度		0.5 µm/100mm(λc2.5)
	與轉臺平行度		1.6µm /300mm
	光柵分辨率		0.5µm
	測量速度		0.1-2mm/s
	最大移動速度		10mm/s
修正  功能	立柱傾斜修正		有
	工件偏心修正		有
	工件偏擺修正		有
橫臂  部分	最大測量范圍		120mm
	測量速度		0.1-2mm/s
	最大移動速度		3mm/s
傳感器	測量范圍		±800µm
	測力		70 - 100mN
	側頭		標準φ2紅寶石測頭（φ1,φ0.5可選）
	測量方向		雙方向（手動換向）
	測針角度調整		±45°
	支架		旋轉、上下可調
	測針接觸方式		自動接觸零件
其它	樣式		精美工業設計樣式
	氣壓		0.4MPa
	耗氣量		30L/min
	電源		1KW，AC220V 50HZ
	環境		溫度：10～30℃；相對濕度：＜85%

五、標準配置清單

序號	名稱	型號	數量
1	平臺系統	大理石平臺	1套
2	立柱系統	精密大理石氣浮立柱	1套
3	導軌系統	大理石導軌	1套
4	主軸系統	精密氣浮軸系	1套
5	傳感器系統	精密電感傳感器	1套
6	標配測頭	φ2紅寶石測頭	2根
7	儀器外觀系統	工業設計精美外觀	1套
8	精密三爪卡盤	標配	1套
9	精密三維調整平臺	標配	1套
10	可調傳感器裝夾系統	標配	1套
11	標準圓柱棒	標配	1套
12	精密空氣過濾器	標配，含氣壓報警	1套
13	油水分離器	標配	1個
14	校驗器件	標配	1套
15	計算機系統	研華工控機	1套
16	控制采集系統		1套
17	圓柱度測量系統	HP2EO測量系統	1套
18	人機界面	Dell 19寬屏	1套
19	輸入系統	無線光電鍵盤鼠標	1套
20	輸出系統	標配A4打印機	1套
21	附件	說明書（1份）、安裝包（1份）、防塵罩（1塊）、插排（1個）、內六角扳手（1套）、十字起子（1把）、一字起子（1把）、活動扳手（1把）	1套
